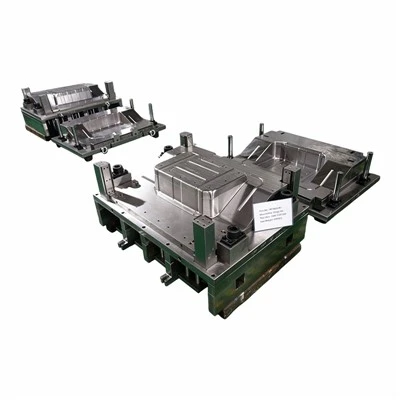

Matrica za eno operacijo

Pet{0}}stopenjsko pot je treba pregledati kot zaporedje namenskih orodij. V kompletu matric z eno samo operacijo je mogoče vsako matrico dodeliti rezanju, prebadanju, pre-oblikovanju, končnemu oblikovanju ali obrezovanju, kot to zahteva geometrija dela. Ker sta ena leva-in ena desna-komponenta proizvedeni skupaj, morajo referenčne točke in zrcaljene funkcije ostati povezane skozi vsako stopnjo. Matrica za vtiskovanje z enim samim postopkom ne bi smela popraviti napake pri lociranju navzgor tako, da bi del potisnila v naslednjo obliko; stabilna lokacija gnezda je pomembnejša od-tesnega videza.

Podatke o stiskalnici 160 T je treba preveriti z dejansko višino zapiranja, površino opornika, smerjo podajanja in načinom vpenjanja matrice. Za enostopenjsko operacijsko matrico sta nakladanje in razkladanje lahko ročna ali pola-samodejna, vendar operater ne sme segati čez ostre obrobne robove. Stiskalna matrica z enim delovanjem potrebuje pozitivne zaustavitve, razdalje med prsti in spuščanje-iz poti, ki preprečuje mešanje ali praskanje obeh delov.

Med preizkusom se vsaka operacija pregleda, preden se preteče celotna pot. Položaj izvrtine, linija obrezovanja, kot prirobnice, površinski profil, smer rezov in oznake orodja se zabeležijo za levi in ​​desni del. Orodja za posamezno operacijo je pogosto lažje prilagoditi kot kombinirano matrico, vendar je vseeno treba slediti popravkom, tako da ena postaja ne prikrije težave, ki je nastala prej. Navedene žigosane teže delov je treba potrditi, ker izvorni podatki ne navajajo enote. Prvi-del vsake matrice je treba ohraniti s številko operacije in zapisom popravka.

Informacije o izdaji morajo združiti specifikacijo tiska z veljavnimi tehničnimi standardi za matriko ter trenutno risbo 3D in nadzorovano risbo 2D. Zahteve glede materialne prevleke, količina vzorca in inšpekcijski referenčni načrt bodo zaključili pregled. Kocko za posamezno operacijo lahko nato kotirate proti potrjeni pet-operacijski poti.
