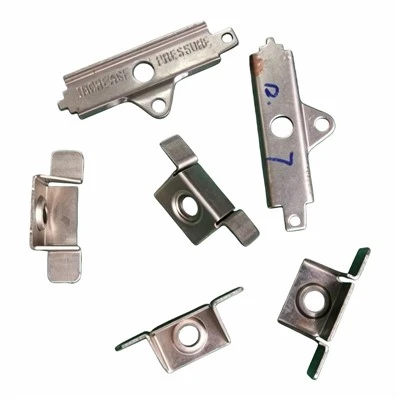

Stisnjen del

Oblikovani stisnjeni del je treba razviti postopoma, če bi ena operacija izvrtala luknje, zrušila prirobnico ali preobremenila stiskalnico. Simulacijo CAE je mogoče uporabiti za primerjavo smeri vlečenja, dodatka in težnje vzmeti pred začetkom strojne obdelave. Kompenzacija mora ostati nastavljiva med preizkusom, ker lahko lastnosti tuljave in mazanje spremenijo rezultat. Če komponenta vključuje kroglice ali lokalne vtise, njihovo zaporedje ne sme zakleniti materiala, dokler se glavni profil ne usede. Postopke obrezovanja in prebadanja je najbolje postaviti po najvplivnejših korakih oblikovanja.

Industrijski stisnjeni del tega merila potrebuje togo vodenje matrice, ustrezno oporo za luknjač in varno vpenjanje matrice. Specifikacija za tisk mora potrditi tonažo, energijo, višino zaprtja, velikost opornika, način podajanja ali prenosa in razpoložljivo blazino, če gre za risbo. Celo majhen stisnjen kovinski del lahko ustvari visoko lokalno obremenitev, ko je 3,2 mm jeklo preluknjano ali kovano. Jekla za izrezovanje, toplotno obdelavo in zamenljive vložke je treba uskladiti s pričakovanim letnim obsegom in načrtom vzdrževanja, ne pa izbrati samo glede na začetne stroške.

Del iz stisnjene pločevine za sedežni sistem se običajno preveri glede na položaj luknje, profil, kot prirobnice, linijo obrezovanja, ravnost, smer robov in prileganje -pritrdila. Navedite 2D risbo, 3D risbo, tehnične standarde za matriko, specifikacijo stiskalnice, standard materiala, letno povpraševanje in način spajanja. Odobritev mora vključevati izmerjene vzorce iz stabilne proizvodne postavitve in zapis morebitne kompenzacije vzmetnega povratka, dodane med preizkusom.

Preizkus mora vključevati dovolj gibov za stabilizacijo maziva, temperature matrice in ravnanja z deli. Meritve, opravljene le pri prvih kosih, lahko prikrijejo postopen premik, ki ga povzroči sedenje ali vročina. Kratek preskus zmogljivosti na kritičnih referenčnih točkah, ki mu sledi potrditev vpenjanja, daje kupcu boljšo osnovo za odobritev in pomaga določiti prihodnji interval preventivnega-vzdrževanja. Odobrena nastavitev mora vsebovati okno sprejemljive-hitrosti stiskanja in ponovni zagon preverjanj po servisu orodja.
